Motorisation de Drone : Tout comprendre sur les moteurs Brushless et les ESC
Comprendre la Motorisation d’un Drone : ESC, Moteur Brushless et Signal PWM
Le système de propulsion d’un drone est une prouesse d’ingénierie électronique. Pour qu’un quadricoptère puisse voler avec stabilité, il ne suffit pas de faire tourner des moteurs : il faut orchestrer une communication ultra-rapide entre le contrôleur de vol (Arduino/ESP32) et les moteurs Brushless. Voici comment fonctionne cette chaîne de puissance.
⚡ Réponse Rapide
La motorisation d’un drone repose sur le couple moteur Brushless et ESC (Electronic Speed Controller). Le moteur Brushless offre un rapport puissance/poids exceptionnel sans frottement, tandis que l’ESC transforme le courant continu de la batterie en impulsions triphasées synchronisées, gérant ainsi la vitesse de rotation via des protocoles comme DShot ou PWM.

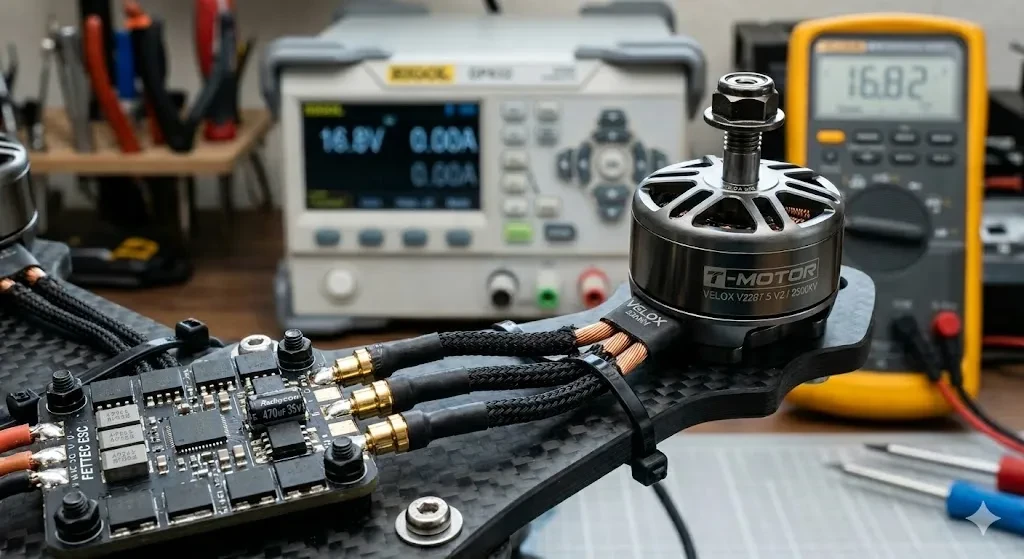

Le moteur Brushless : Pourquoi 3 fils ?
Contrairement aux moteurs à courant continu (DC) que l’on trouve dans les petits jouets, un moteur de drone est un moteur synchrone à aimants permanents. Il ne possède pas de balais (d’où le nom « Brushless »), ce qui réduit les frottements et l’usure.
Puisqu’il n’y a pas de contact physique pour inverser la polarité, c’est l’ESC (Electronic Speed Controller) qui doit créer un champ magnétique tournant. Pour cela, il alimente successivement trois phases (souvent notées U, V, et W). C’est cette commutation électronique ultra-rapide qui permet d’atteindre des dizaines de milliers de tours par minute avec une précision chirurgicale.
L’ESC : Le chef d’orchestre de la puissance
L’ESC a deux rôles majeurs :
- Conversion : Il transforme le courant continu de la batterie LiPo en courant triphasé.
- Interprétation : Il écoute les ordres du contrôleur de vol via un signal de commande.

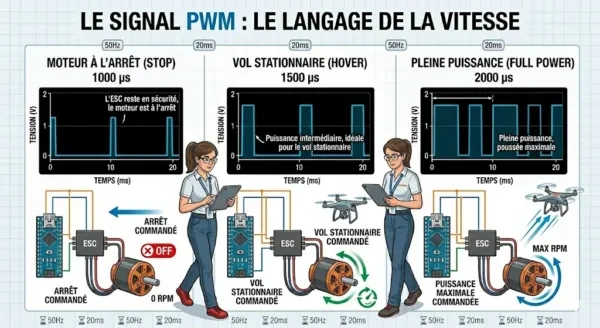

Le Signal PWM : Le langage de la vitesse
Pour dire à l’ESC à quelle vitesse tourner, l’Arduino utilise la Modulation de Largeur d’Impulsion (PWM). Ce n’est pas la tension qui change, mais la durée d’une impulsion envoyée toutes les 20 millisecondes (50Hz).
- 1000 µs (microsecondes) : L’ESC reste en sécurité, le moteur est à l’arrêt.
- 1500 µs : Puissance intermédiaire, idéale pour le vol stationnaire (hover).
- 2000 µs : Pleine puissance, poussée maximale.
Exemple de code de pilotage (Arduino)
En utilisant la bibliothèque Servo.h, piloter un moteur de drone devient aussi simple que de piloter un servomoteur classique :
#include <Servo.h>
Servo esc;
void setup() {
esc.attach(9); // Signal PWM sur la broche D9
// Procédure d'armement : l'ESC a besoin de recevoir le signal mini au démarrage
esc.writeMicroseconds(1000);
delay(2000);
}
void loop() {
// Envoi d'une consigne de vitesse (ex: 1200µs pour un test lent)
esc.writeMicroseconds(1200);
}
Dépannage et Astuces de Montage
- Inverser le sens de rotation : Si votre moteur tourne dans le mauvais sens, il suffit de croiser deux des trois fils entre l’ESC et le moteur. Il n’y a pas d’ordre de couleur fixe, tout est dans la séquence de phase.
- Calibration : Chaque modèle d’ESC a sa propre plage. Il est crucial d’effectuer une calibration « gaz haut / gaz bas » pour que votre contrôleur de vol connaisse les limites exactes de votre motorisation.
- Vibrations : Un moteur mal fixé ou une hélice déséquilibrée génère du « bruit » électronique que le gyroscope aura du mal à filtrer, rendant le drone instable.
En maîtrisant cette chaîne — du signal PWM à la commutation triphasée — vous avez compris l’essence même du vol électrique moderne. La prochaine étape consiste à coupler ces moteurs à une boucle de rétroaction PID pour une stabilisation automatique.
