Comment tester un moteur électrique au multimètre ? (Guide Complet 2024)
Pourquoi tester son moteur ? Que ce soit à cause d’un bruit de roulement suspect, d’une disjonction intempestive en pleine production ou d’une odeur caractéristique de « chaud », savoir comment tester un moteur électrique au multimètre est la compétence de base du technicien de maintenance. Un mauvais diagnostic peut vous faire perdre des heures de production ou vous conduire à remplacer une machine encore fonctionnelle.
Rappel de sécurité impératif : Avant d’ouvrir la boîte à bornes, assurez-vous que la consignation est effectuée. Utilisez un Vérificateur d’Absence de Tension (VAT) pour confirmer que l’alimentation est bien coupée. Ne faites jamais confiance au seul sectionneur.
Les outils indispensables : Faire le bon choix
Le multimètre : Votre premier allié

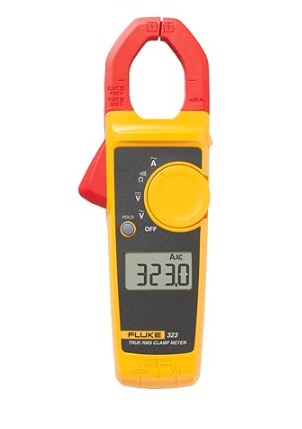

Pour un diagnostic fiable, oubliez les appareils d’entrée de gamme. Un appareil de type Fluke 179 ou Chauvin Arnoux CA 5273 est recommandé pour sa précision en mesure de faible résistance. Nous allons principalement utiliser le mode Ohmètre (Ω) pour vérifier la continuité des bobinages.
Le mégohmmètre : Le test de vérité
Le multimètre utilise une pile de 9V, ce qui est insuffisant pour déceler un défaut d’isolement qui ne se déclare qu’en charge. Le mégohmmètre injecte une tension de 500V ou 1000V pour tester la résistance diélectrique des isolants. Si vous n’en avez pas, le multimètre reste une excellente première étape.
Étape 1 : L’analyse mécanique et visuelle
Avant de sortir les pointes de touche, regardez et écoutez. Une plaque signalétique illisible ? Prenez une photo et jouez sur le contraste pour lire l’intensité (In) et le facteur de puissance (cos φ).
Vérification des roulements
Découplez le moteur de sa charge si possible. Tournez l’arbre à la main. S’il y a un point dur, un bruit de frottement métallique ou un jeu radial important, le problème est mécanique. Inutile de chercher une panne électrique tant que le rotor ne tourne pas librement.
Étape 2 : Diagnostic électrique d’un moteur triphasé
Ouvrez la boîte à bornes. Retirez les barrettes de couplage pour isoler les trois enroulements (U, V, W). C’est une erreur classique de mesurer avec les barrettes en place, ce qui fausse totalement les résultats.
Mesure de l’équilibre des phases
Mesurez la résistance entre U1-U2, V1-V2 et W1-W2. Vous devez trouver des valeurs très proches (généralement entre 1 et 15 Ohms selon la puissance). Un décart de plus de 5% entre les phases indique souvent un court-circuit partiel entre spires.
Le test d’isolement (Moteur « à la masse »)
Placez une pointe de touche sur la borne de terre (ou la carcasse métallique grattée) et l’autre successivement sur U1, V1 et W1. Le multimètre doit afficher « O.L » ou une résistance supérieure à 20 MΩ. Si vous lisez une valeur faible, le moteur est en défaut d’isolement : danger d’électrocution et disjonction garantie.
Étape 3 : Le cas du moteur monophasé et son condensateur
Sur un moteur 230V, vous trouverez deux bobinages : le principal et l’auxiliaire. Le bobinage auxiliaire présente généralement une résistance plus élevée.
Le condensateur de démarrage
Si le moteur « grogne » mais ne part qu’avec une aide manuelle, le condensateur est HS. Utilisez la fonction capacimètre de votre multimètre. Si la valeur mesurée est inférieure de 10% à la valeur inscrite (ex: 18μF au lieu de 20μF), changez-le sans hésiter.
Conclusion : Réparer ou Remplacer ?
Si un enroulement est coupé (O.L) ou en court-circuit franc (0 Ω), le moteur doit être rebobiné ou remplacé. Pour les petits moteurs (moins de 7.5 kW), le remplacement est souvent plus économique. Pour protéger votre nouvel investissement, n’oubliez pas de bien régler votre relais thermique.
