NF C 18-510 : Maîtriser la Consignation en 5 Règles d’Or – Guide pour Étudiants de BTS
NF C 18-510 : Maîtriser la Consignation en 5 Règles d’Or – Guide pour Étudiants de BTS
Bienvenue sur ElectroTuto.com, la référence pour les futurs experts de l’électrotechnique !
⚡ Réponse Rapide
La consignation électrique, selon la norme NF C 18-510, est une procédure de sécurité vitale pour isoler une installation avant intervention. Elle comprend 5 étapes obligatoires : Séparation, Condamnation, Identification, Vérification de l’Absence de Tension (VAT) et Mise à la Terre et en Court-Circuit (MALT/CC) pour garantir la sécurité des intervenants.
Vous êtes en BTS, et vous savez que la théorie n’est rien sans une pratique rigoureuse. S’il est un domaine où l’erreur n’est pas permise, c’est bien la sécurité électrique lors des interventions « hors tension ». La bible qui régit ces interventions en France est la norme NF C 18-510.
Dans cet article, nous allons décomposer ensemble la procédure la plus critique pour votre sécurité : la Consignation Électrique. Oubliez les approximations. La norme impose 5 étapes séquentielles et non-négociables, définies pour garantir qu’aucun courant résiduel ou remise en route intempestive ne mette votre vie en danger. Maîtriser cet enchaînement, c’est valider votre expertise technique et votre maturité professionnelle.
L’électricité industrielle est un domaine dangereux qui présente des risques d’électrocution mortelle, d’arc électrique et d’incendie.
🚫 Toute intervention, manœuvre de consignation ou dépannage sur une machine industrielle doit impérativement être effectuée par :
- Du personnel qualifié et détenteur d’une habilitation électrique valide (selon la NF C 18-510 ou norme locale équivalente).
- OU des personnes en cours de formation (étudiants, apprentis) obligatoirement accompagnées et supervisées activement par des tuteurs expérimentés et dûment qualifiés.
Voici le guide ultime des 5 Règles d’Or de la Consignation selon la NF C 18-510.
La Consignation : Un Enchaînement Imparable
La consignation est l’opération de sécurité qui permet de travailler sur un ouvrage électrique (ou une machine industrielle) en garantissant que toutes ses parties actives sont séparées de toutes leurs sources d’alimentation, et qu’elles ne peuvent pas être réalimentées accidentellement. La NF C 18-510 définit cet ordre précis de manière impérative.

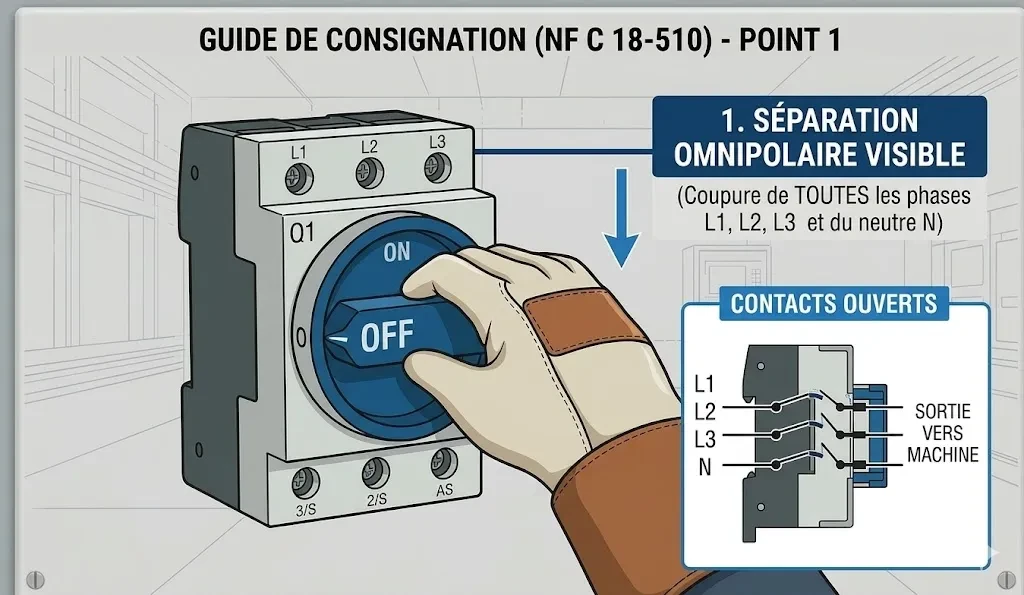

1. La Séparation
L’Action : C’est la rupture de toutes les sources d’alimentation électrique de l’équipement cible. Le Nuance Technique BTS : Il s’agit d’une coupure « omnipolaire » (phases et neutre). Vous devez utiliser des organes de coupure adaptés (sectionneurs, disjoncteurs, retrait physique de fusibles). La norme précise que la coupure doit être visible ou, si elle ne l’est pas, confirmée par un dispositif de signalisation d’état ou une mesure d’absence de tension (voir étape 4).

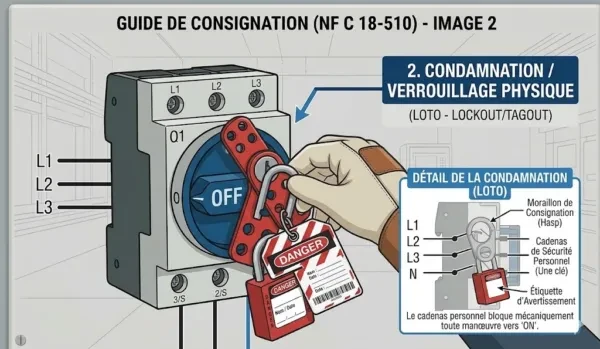

2. La Condamnation
L’Action : C’est le verrouillage mécanique des organes de séparation en position ouverte (OFF). Le Nuance Technique BTS : La Condamnation interdit physiquement la manœuvre de remise sous tension. Vous devez utiliser des cadenas personnels et une étiquette d’avertissement claire indiquant le danger et la personne responsable. C’est votre protection personnelle : un seul cadenas par intervenant.

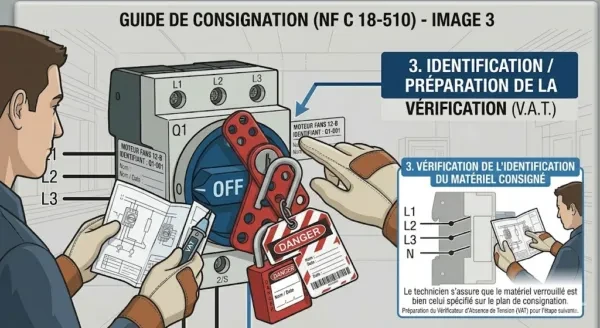

3. L’Identification
L’Action : C’est la confirmation sur le site que vous allez intervenir sur l’équipement exact qui a été séparé et condamné. Le Nuance Technique BTS : Cette étape est critique dans les environnements complexes (plusieurs machines similaires, armoires de distribution denses). Elle se base sur la signalétique de l’installation, les schémas, les repères de câbles. N’assumez jamais, identifiez visuellement votre zone de travail sécurisée.

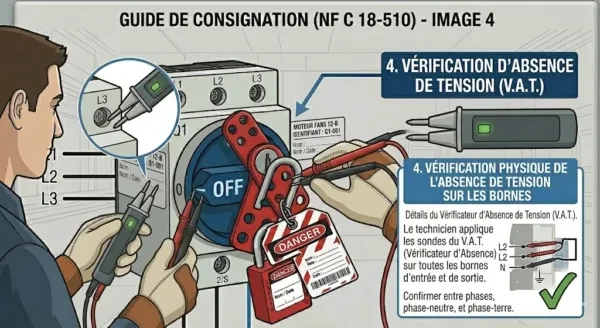

4. La Vérification de l’Absence de Tension (VAT)
L’Action : C’est l’ultime mesure de sécurité avant de toucher l’équipement. C’est le point le plus important. Le Nuance Technique BTS : La norme impose d’utiliser un Vérificateur d’Absence de Tension (VAT) normalisé et spécifiquement testé avant et après la mesure (test de l’auto-test du VAT). La VAT doit être effectuée sur toutes les phases entre elles, et entre chaque phase et la terre, au plus près du lieu de travail. Un multimètre classique n’est pas autorisé par la norme pour cette action.

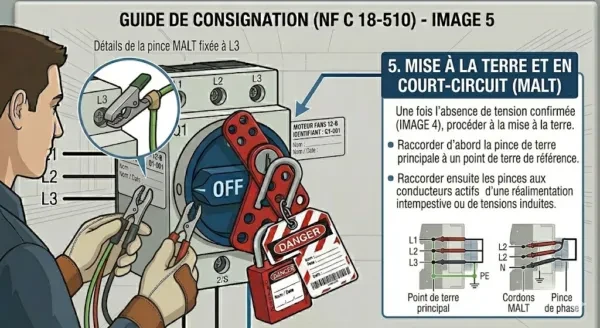

5. La Mise à la Terre et en Court-Circuit (MALT/ECC)
L’Action : C’est l’installation de dispositifs pour drainer toute énergie résiduelle ou courant de défaut accidentel vers la terre. Le Nuance Technique BTS : La MALT/ECC est obligatoire en Haute Tension (HTA/HTB). En Basse Tension (BT), elle est fortement recommandée par la norme, notamment pour les câbles de grande longueur, les sources autonomes, ou pour se prémunir d’une réalimentation intempestive d’une source tiers. Elle doit être réalisée immédiatement après la VAT, au plus près du point d’intervention.
Pince Ampèremétrique Fluke 323 (True RMS, 400A AC)
🛠️ L’outil indispensable pour ce projet.
Conclusion
Future experts, retenez ceci : la NF C 18-510 n’est pas une contrainte, c’est votre armure. Ces 5 étapes ne sont pas optionnelles, elles sont indissociables. En BTS, votre succès se mesure aussi à votre capacité à appliquer ces règles de manière fluide et professionnelle.
Travailler en sécurité, c’est d’abord travailler avec méthode.
