Guide des Symboles Électrotechniques : Relais Thermique, Contacteur et Moteur
Dans le domaine de l’automatisme industriel et de l’électrotechnique, la maîtrise des symboles normalisés (IEC 60617) est fondamentale pour lire et concevoir des schémas électriques professionnels. Cet article détaille les symboles critiques pour la protection moteur.
⚡ Réponse Rapide
Les symboles électrotechniques normalisés permettent une lecture universelle des schémas industriels. Le contacteur est représenté par une bobine (K) et des contacts de puissance, le relais thermique par un symbole de bilame associé à un contact de commande (95-96), et le moteur par un cercle contenant la lettre M.
1. Le Symbole du Relais Thermique (F1)
Le relais thermique est représenté par trois bilames en série sur la puissance et des contacts auxiliaires (95-96 NC et 97-98 NO) pour la commande.
- Symbole IEC : Rectangle traversé par trois lignes brisées (représentant les bilames).
- Fonction : Protection contre les surcharges prolongées.
Relais de protection thermique Schneider Electric LRD08 (2.5-4A)
🛠️ L’outil indispensable pour ce projet.
2. Le Symbole du Contacteur (KM1)
Le contacteur est l’organe de puissance commandé par une bobine (A1-A2).

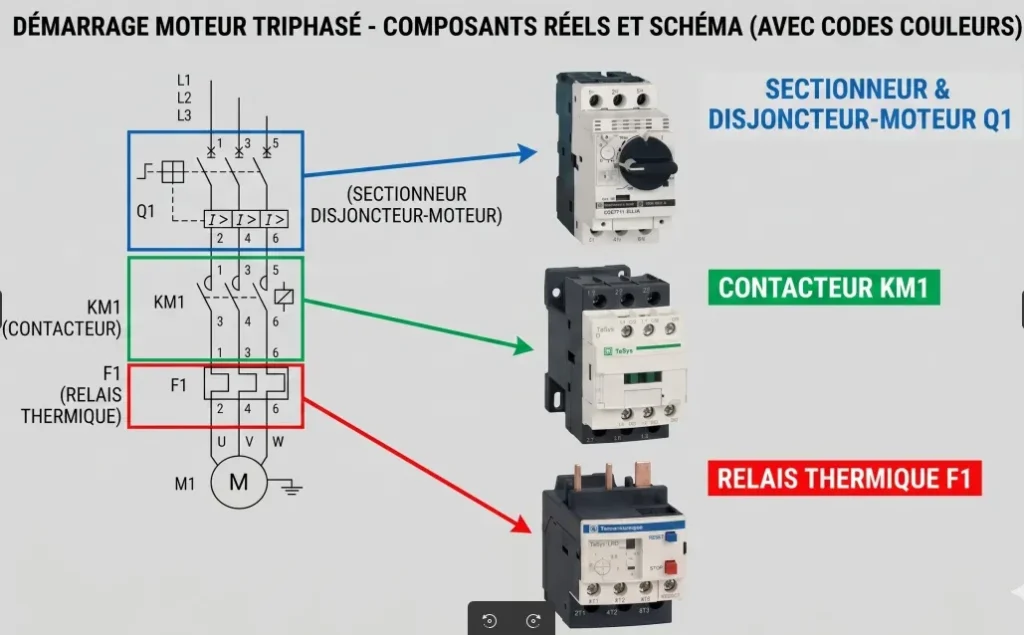

3. Schéma Interactif : Départ Moteur Direct
Voici une simulation réelle d’un ensemble industriel complet. Observez le raccordement physique entre le bouton poussoir, le contacteur KM2 et le relais thermique de protection.
Voir aussi : Pour une étude détaillée sur le paramétrage de l’intensité de réglage (Ir), consultez notre guide expert sur le Fonctionnement du Relais Thermique.
Note : Article rédigé par l’équipe d’expertise Electrotuto pour accompagner les étudiants en BTS Électrotechnique.
