¿Cómo cablear un relé de seguridad Preventa? Guía y funcionamiento
Actualización 2024: Guía completa para técnicos
Presentación y puesta en marcha del relé de seguridad PREVENTA
⚡ Respuesta Rápida
Un relé de seguridad Preventa (tipo XPS) es un dispositivo de automatización diseñado para supervisar funciones de seguridad como paradas de emergencia o cortinas de luz. Utiliza redundancia y autovigilancia para garantizar la parada inmediata de una máquina en caso de fallo, asegurando una protección de nivel SIL 3 o Categoría 4.
⚡ Respuesta Rápida
Un relé de seguridad Preventa (tipo XPS) es un dispositivo de automatización diseñado para supervisar funciones de seguridad como paradas de emergencia o cortinas de luz. Utiliza redundancia y autovigilancia para garantizar la parada inmediata de una máquina en caso de fallo, asegurando una protección de nivel SIL 3 o Categoría 4.
También puede leer: Cómo elegir su relé térmico para proteger su motor (Esquema)
⏱️ Resumen Exprés (30s)
- ✅ Función: Supervisión de paradas de emergencia y protectores móviles.
- ✅ Seguridad: Redundancia y autocontrol (Categoría 4 / SIL 3).
- ✅ Cableado: Bornes A1/A2 para alimentación, 13/14-23/24 para potencia.
Relé de protección térmica Schneider Electric LRD08 (2.5-4A)
🛠️ La herramienta indispensable para este proyecto.
TENSIÓN PELIGROSA
Durante la instalación de los aparatos, respete las normativas de seguridad para uso eléctrico. Solo una persona cualificada y con las competencias necesarias puede manipular estos aparatos. El incumplimiento de esta directiva provocará la muerte, lesiones graves o daños materiales
Schneider electric xpsaxe5120p
¿Qué es un relé de seguridad Preventa?
Los relés de seguridad son dispositivos diseñados para proteger a las personas y los equipos en entornos industriales automatizados. Garantizan un alto nivel de seguridad para los usuarios y cumplen con la norma NF EN 954-1. Se utilizan frecuentemente en equipos industriales para ofrecer una protección máxima a las máquinas y a los operarios.
Omnipresentes en los equipos industriales, estos componentes están destinados a proporcionar una alta protección a las máquinas y a los operarios. Cumplen con la norma NF EN 954-1.
La norma NF EN 954-1 es una norma de seguridad que establece los requisitos mínimos para el diseño, construcción y ensayo de los dispositivos de seguridad de las máquinas. Se aplica a los dispositivos de seguridad integrados en las máquinas y a los dispositivos de seguridad independientes destinados a ser utilizados con máquinas. La norma tiene como objetivo garantizar la seguridad de las personas y de los equipos durante el uso de las máquinas y evitar accidentes debidos a errores de funcionamiento.
He elegido el módulo de seguridad Módulos de seguridad Preventa tipo XPS AC (Schneider) para esta presentación: cableado y prueba de funcionamiento. Cabe destacar que existen módulos de seguridad de diferentes marcas, incluyendo: PILZ (pnoz3), OMRON (G9S), SIEMENS (Sirius). La lógica de cableado y de funcionamiento es la misma. Se incluyen ejemplos de cableado en cada documentación técnica.
De tamaño reducido y fácil de implementar, este relé de seguridad permitirá supervisar una cadena de parada de emergencia o interruptores de seguridad, con la posibilidad de rearme automático o acción humana mediante un pulsador.
¿Cómo funciona concretamente un módulo Preventa?
Consejo de mantenimiento: Una vez realizada la puesta en seguridad por el módulo Preventa, aprenda a diagnosticar sus motores con nuestra guía completa sobre la prueba de motor trifásico.
En una situación de emergencia, necesitamos que un elemento, a menudo en movimiento, se detenga inmediatamente. Por ejemplo,
un portón eléctrico. La alimentación eléctrica pasa a través de relés, y estos relés son controlados por el Preventa.
El Preventa supervisa las paradas de emergencia; si se acciona una parada de emergencia o si hay un fallo, el Preventa deja de alimentar las bobinas de los contactores de potencia.

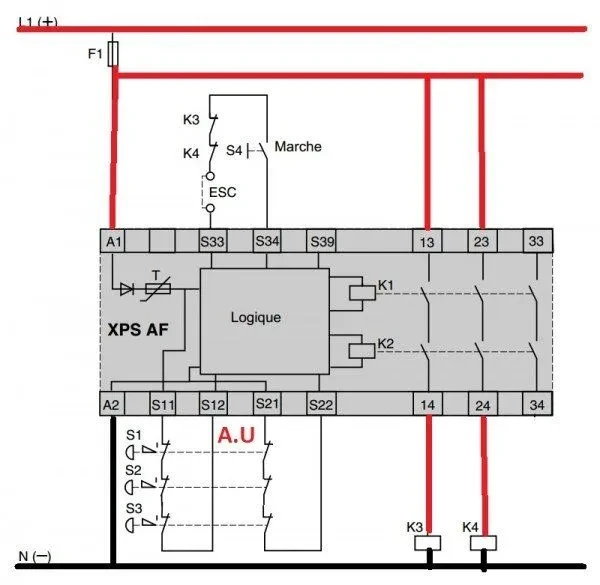

Imaginemos una máquina equipada con al menos una parada de emergencia. Aquí está el esquema correspondiente:
- Los bornes A1 y A2 alimentan el módulo.
- S33, S34 y S359 sirven para el rearme automático o la acción humana. El cableado se puede realizar entre S33 y S34 o entre S33 y S39 (rearme al soltar el pulsador – flanco descendente).
- S11 y S12 sirven para la cadena de parada de emergencia. Lo mismo para S21 y S22.
- 13, 14 y 23, 24 y 33, 34 son los bornes de salida del módulo.
- ESC: Condiciones de arranque externas.
- S1, S2, S3 son las paradas de emergencia.
En este ejemplo, si no se acciona ninguna de las paradas de emergencia, es posible rearmarlas presionando el botón S4. Los relés K1 y K2 se alimentan y sus contactos 13-14 y 23-24 se cierran, lo que permite que los relés K3 y K4 se alimenten y otorguen la autorización para que la máquina funcione con total seguridad.
¿Comprar un relé de seguridad?
Aquí tiene un modelo de relé de seguridad en Amazon de la marca Pilz.
Comprar un relé Pilz en Amazon
¿Cuál es la función de un módulo Preventa?
El módulo Preventa tiene como función principal la supervisión de las funciones de seguridad en un sistema industrial. Permite interrumpir de manera segura los circuitos de potencia en caso de detectarse una anomalía o al activarse un dispositivo de parada de emergencia.
Funcionamiento detallado de un relé de seguridad
Un relé de seguridad funciona bajo el principio de redundancia y autovigilancia. A diferencia de un relé estándar, verifica la integridad de sus propios contactos y de los periféricos conectados (pulsadores, cortinas de luz) antes de permitir el arranque de la máquina.
Tabla comparativa de los modelos Preventa comunes
| Modelo | Aplicación principal | Nivel de seguridad (SIL) |
|---|---|---|
| XPSAK | Parada de emergencia y barreras | SIL 3 |
| XPSAF | Parada de emergencia simple | SIL 2 |
| XPSU | Universal (Nueva gama) | SIL 3 |
¿Cuál es la función de un módulo Preventa?
El módulo Preventa tiene como función principal la supervisión de las funciones de seguridad en un sistema industrial. Permite interrumpir de manera segura los circuitos de potencia en caso de detectarse una anomalía o al activarse un dispositivo de parada de emergencia.
Funcionamiento detallado de un relé de seguridad
Un relé de seguridad funciona bajo el principio de redundancia y autovigilancia. A diferencia de un relé estándar, verifica la integridad de sus propios contactos y de los periféricos conectados (pulsadores, cortinas de luz) antes de permitir el arranque de la máquina.
Tabla comparativa de los modelos Preventa comunes
| Modelo | Aplicación principal | Nivel de seguridad (SIL) |
|---|---|---|
| XPSAK | Parada de emergencia y barreras | SIL 3 |
| XPSAF | Parada de emergencia simple | SIL 2 |
| XPSU | Universal (Nueva gama) | SIL 3 |
